Installation Firmware PandaBalance V2

Flashez le firmware avec ESP Web Tools puis configurez et suivez les logs en direct dans le navigateur.

Installateur Web (ESP32)

Chrome/Edge · HTTPS

Branchez l’ESP32 en USB à votre ordinateur.
Fermez tout moniteur série déjà ouvert sur votre ordinateur.
Puis cliquez sur le bouton Installer / Mettre à jour.
Sélectionnez le port COM : CP2102 USB to UART Bridge Controller.
(Si ce port n’apparaît pas, installez les pilotes CP210x .)
Une fois la connexion établie,
Cliquez sur Install pandaTag Balance vX.X.
Cliquez sur Suivant, puis sur Installer.
Une fois l’installation lancée, appuyez sur le bouton BOOT de l’ESP32.

Navigateur non supporté (Chrome/Edge desktop requis) Chargez cette page en HTTPS

Astuce : en cas d'échec, cochez « Effacer » puis réessayez.

Historique des versions

V2.4.NS Bêta fermée

Version en cours de test, accès restreint
V2.3 Dernière

Version actuelle du firmware
V2.0 / V2.1 / V2.2

Version initiale

Configuration PandaBalance

Flashez le firmware avec ESP Web Tools puis configurez et suivez les logs en direct dans le navigateur.

Console Série (Web Serial)

Déconnecté

Note : la console utilise l'API Web Serial. Disponible sur Chrome/Edge en HTTPS.

Commandes série disponibles

REBOOT - Redémarrage
CAL {"poids":"XXXX"} - Calibration complète (XXXX est à remplacer par votre valeur de référence)
TARE - Remise à zéro
DRIFT / AUTODRIFT - Correction dérive manuelle
TEST - Test lecture poids
STATUS - Statut système complet
VERSION - Informations version

Contrôle de la balance

Prêt

⚖️ Tare (Remise à zéro)

Remet la balance à zéro avec le poids actuel

📏 Calibration

⚠️ Assurez-vous d'être connecté à la console série avant d'utiliser ces contrôles.

Configuration WiFi & API

Prêt

⚠️ Assurez-vous d'être connecté à la console série avant d'envoyer la configuration.

Fabrication / câblage

🛠️ Matériel

1× AZDelivery ESP32 - Lien Amazon
1× Cellule de charge 5KG avec module HX711 - Lien Aliexpress
1× Module NFC PN532 (configuré en I²C) - Lien Aliexpress
1× Écran 1.3 pouces SH1106 - Lien Aliexpress
2× Vis M5×20 - Lien Aliexpress
5× Vis M4×12 - Lien Aliexpress
3× Inserts M4×8 (Ø ext. 6 mm) - Lien Aliexpress
Câbles Dupont
Alimentation 5 V
Câble USB-C

🔌 Câblage

HX711 Module	ESP32
DT	G32
SCK	G33
GND	GND
VCC	3V3

PN532 (I²C)	ESP32
GND	GND
VCC	3V3
SDA	G21
SCL	G22

SH1106 (I²C)	ESP32
GND	GND
VCC	3V3
SDA	G21
SCK	G22

Load Cell	HX711
E+ (Rouge)	E+
E− (Noir)	E−
A− (Blanc)	A−
A+ (Vert)	A+

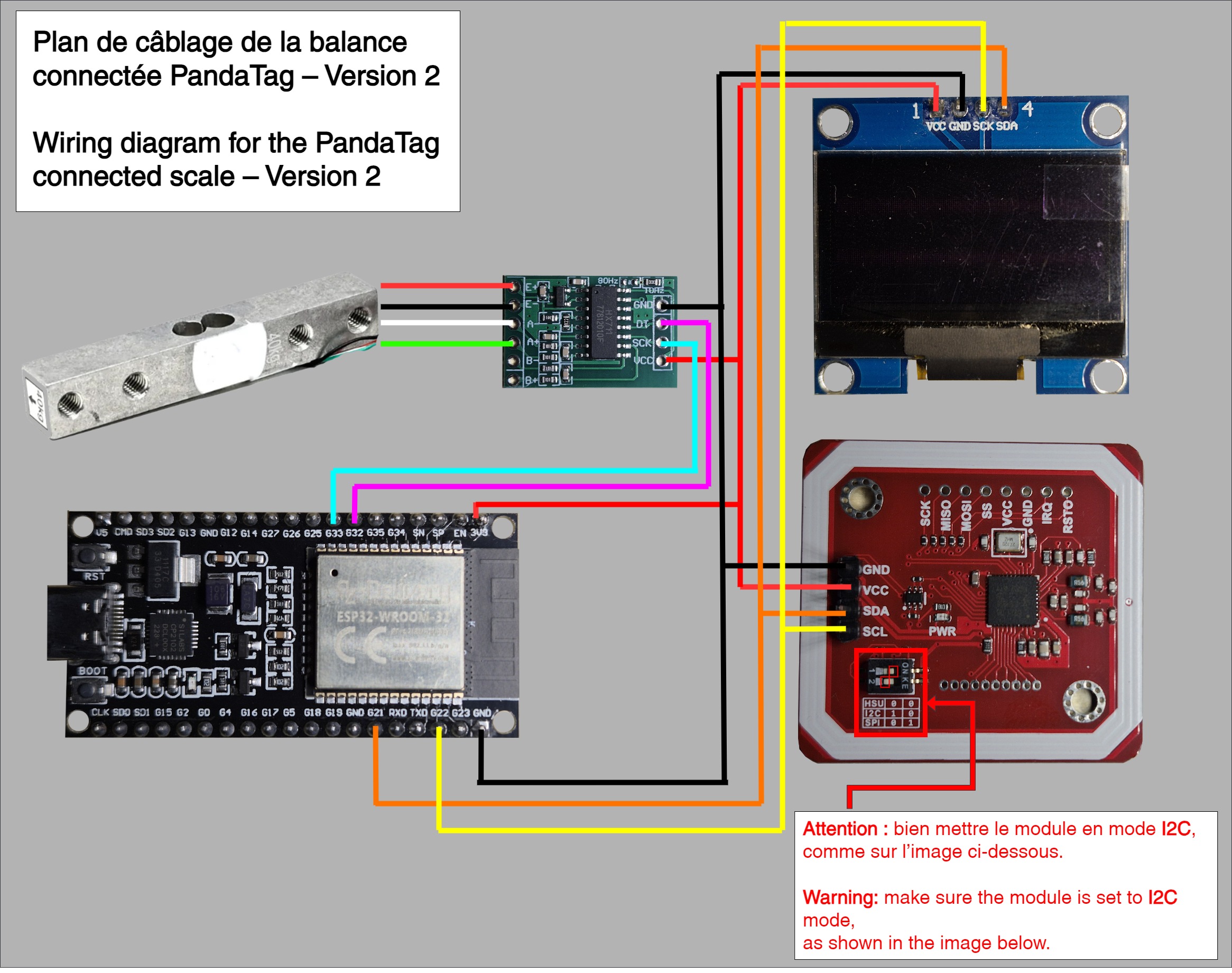

📐 Plan de câblage

Puces NFC compatibles

Les puces NFC sont disponibles sur de nombreuses boutiques en ligne :
sites spécialisés en électronique/maker ou grandes marketplaces.
Privilégiez les vendeurs qui précisent clairement le modèle de puce et la mémoire utile.

Types recommandés

Modèle	Mémoire utile
NTAG213	~144 octets
NTAG215	~504 octets
NTAG216	~888 octets

Nos recommandations d'achat

Tous nos tests sont réalisés avec des puces NTAG215 et NTAG213.
NTAG215 – 12,99 € les 70 (~0,19 €/unité) : Acheter sur Amazon
NTAG213 – 10.99 € les 70 (~0,16 €/unité) : Acheter sur Amazon
NTAG213 – 5,79 € les 100 (~0,06 €/unité) : Acheter sur AliExpress
